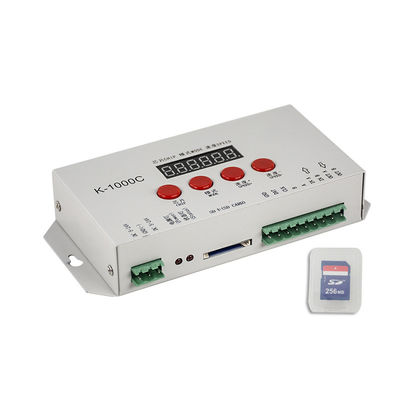

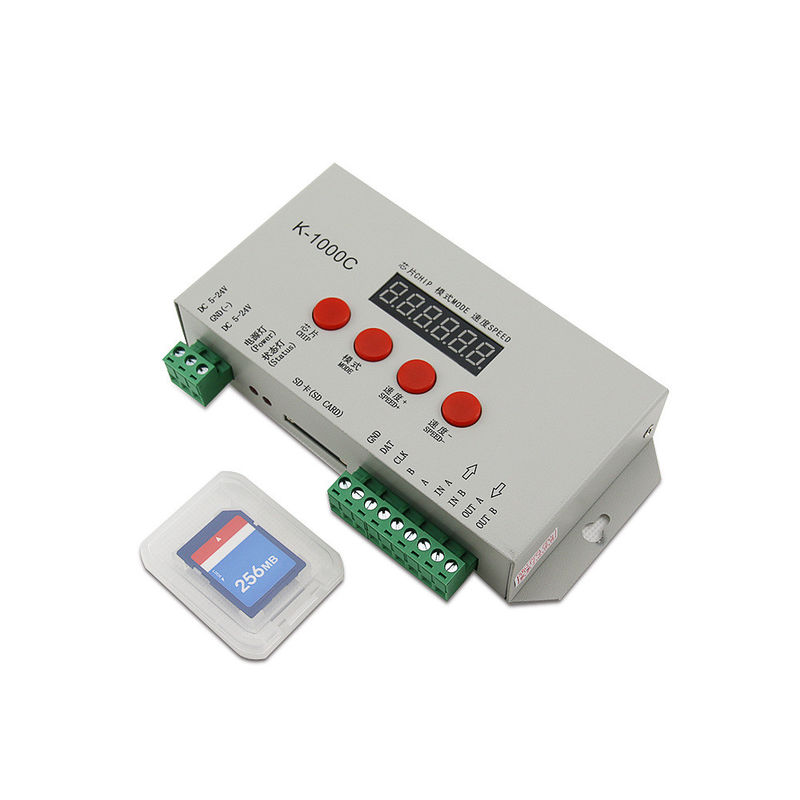

DC 5V 24V WS2812B WS2811の滑走路端燈のためのK1000C LEDピクセル テープ コントローラー

1. このK-1000c sdカードはコントローラー2048をピクセルが私達の古典的なT-1000s sdカード コントローラーの進化の導いた。

2. 顧客がもっと好むこと表示を加えなさい。

3. 負荷ランプを4つのチャネル（RGBW）ピクセル、高めた485のTTLおよび485の差動（DMX）信号の出力を支える機能を改善しなさい。

4. コントローラー サポート破片はより適用範囲が広くおよび便利ソフトウェアのサポートICを締めるか、またはソフトウェアのサポートICを、サポートICをコントローラ チップ ボタンを通して選ぶために締めない、ことができる。
5. 256MB SDカードと含んでいた来る。古い物ができなかったことこの版サポート2GB sdカード。

6. DMXの照明ICのために、コントローラーはと書く住所機能を来る;さらに、2016年LedEdit-Kの使用とV3.26または夕刊最終版1つのキーに住所機能設定を書かせることができる。

7. K-1000C （T-1000Sの改善された版）、SDカードLEDピクセル コントローラー;オフラインで;SPI信号の出力;制御される2048のピクセルはテスト効果と次の通りあった来る:1つの赤く、緑、青および黒いジャンプ;、緑赤い、2つの青および黒い勾配;赤く、緑、青3つはおよび行く。

注:SDカードにファイルをコピーするためには、SDカードに最初に書式作成しなければならない。SDカードは「FAT」のフォーマットとしてフォーマットされていなければならない

T-1000Cのコントローラーの紹介
1,32のレベル65536の水平な無彩色スケール制御、ソフトウェア ガンマの訂正の処理。
2つ、サポートさまざまなポイント、ラインおよび面光源は、さまざまな処理規則、形づけられた処理をを支える。
3つのコントローラーの単一の左舷出力は、1024のライトを取ることができる。
4の多数の滝の同期オフライン制御、SDカードで貯えられるプレーバックの内容。
5つのT-1000Cの店はSDカードに16までのファイル、ちょうど複数ファイルを順にコピーする。
6つは順序で、SDカードで貯えられる効果示されるべきである:00_1.led、01_1.led、02_1.led。
単一ワイヤーICを据え付け品に接続した場合、CLKの時計ラインを接続する必要性がない、単一および二重ワイヤーICとの7、互換性がある。
注:

1. K-1000Sの港が512のランプによって荷を積まれるとき、プレーバックの速度はランプの数と港がとランプ以上512/1024の荷を積まれるとき30までのfps、フレーム率自動的に減るである。

2. 灰色の32のレベルを制御するICのためにフレーム率は個々の港がとより少しにより1024制御されるとき30までのfpsである。フレーム率は256水平なグレースケールのための512以下のピクセルが付いている単一の港のための30のfps ICである場合もある。

選択をワイヤーで縛ること
1. T-1000Cのコントローラーは多数の滝で使用することができる;
2. T-1000Cは単一の左舷出力で、1024/2048の点ピクセルにとることができる;
3。照明器具のDATにコントローラーのDATおよびGNDおよびGNDを相応じて接続するために単一ワイヤーICを単に制御した場合。二線式ICを制御するとき照明器具のDAT、CLKおよびGNDにコントローラーのDAT.CLKそしてGNDを接続することは十分である。4。
4。差分信号を（485信号）使用するとき、出力信号AおよびコントローラーのBは信号ラインA （DAT+）およびそれぞれ照明器具の信号ラインB （DAT-）に接続される。
5。コントローラーによって必要な電圧が照明器具によって必要な電圧と同じである時。コントローラーおよび照明器具は同じ電源に直接接続することができる。コントローラーによって必要な電圧および照明器具が異なっているとき、照明器具およびコントローラーは別の電源によってそれぞれ動力を与えることができる。

製品の機能

注:

1. K-1000C （T-1000Sの改善された版）、SDカードLEDピクセル コントローラー;オフラインで;SPI信号の出力;2048のピクセルは512のライト、30までのフレーム/秒、左舷512以上のライト、自動的に減ったライトの数の増加を用いるフレーム率のプレーバックの速度を制御した。

2.Strongは導かれたピクセル ライト量を接続するためにT1000sピクセル コントローラーごとの1024以下のピクセル推薦しない。

3. LEDにビデオ・ディスプレイを作るとき、特集号は導かれたピクセル量を512以下のピクセル推薦しない。

広範囲アドレス指定可能なLEDのチップセットと互換性がある:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
